HOT ! 電源ボックス　屋外設置対応　タイマー機能付き、漏電ブレーカー付き イルミネーション専用屋外電力用仮設ボックス タイマー/漏電遮断器付き

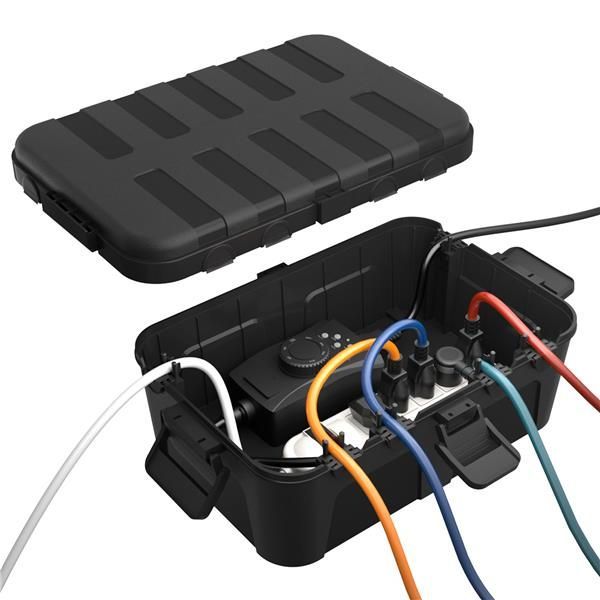

イルミネーション専用屋外電力用仮設ボックス タイマー/漏電遮断器付き。Amazon | ノーブランド品コンセントボックス屋外電源防水ボックスIP54。漏電遮断器付〉BFX延長コード【屋外用】｜商品情報。★値下げしました。タイマー機能、漏電ブレーカー付き電源ボックスです。浄化槽ブロアー電源として家の外壁に取り付けて使用していました。設置ボックスの外側は屋外使用ですので日焼けしています。内側は綺麗です。浄化槽ブロアー電源以外にも使用用途があると思い、出品しました。屋外で使用する照明や電気製品の電源として利用できると思います。漏電ブレーカーを介して電源供給しますので、感電防止にもなると思います。★電源構成の回路図を起こしてみました（画像7参照）。※ご参考までに、動作の概略も記載しています。【仕様】・ブランド：松下電工（Panasonic）※内部の電気部品・外箱寸法：横×縦×厚み　20×30×15cm・総重量：約1.8Kg（電源コード含む）・漏電ブレーカー：AC100V,15A、感度15mA、高速型・24時間タイマー：型式TB162、AC100-200V共用、15A、停電補償型・30分タイマー：型式ADX11144、AC120V　7.5A　ソケット付き・リレースイッチ：型式AP5124K、AC100-110V　ソケット付き・電源コンセント：2口・電源コード：約170cm・取付板寸法：横×縦×厚み　14×20×1.2cm・電源回路図（タイマー回路）：結線を追って作成したものです【説明】★画像の回路では、電源コンセントブロアー1は常時電源供給されています。ブロアー2は24時間タイマーで3時に電源がONし30分タイマーで15分後にOFFします。★電源コードを接続して（画像4,6）動作確認しました。問題なく動作しました。※発送時は電源コードは取り外します（画像1）★24時間タイマーのセットピン（3組）で最大3回のON/OFFができます。★24時間タイマーではL1（L側）を制御していますが、L2（N側）も制御可能です（両切可能）。★24時間タイマーのみでリレースイッチをON/OFFさせたい場合は、L1からリレースイッチ端子13につながっているケーブルを端子9につなぎ変えます。OFFまでの時間を30分以上に設定できます（セットピンで）。★ブロアー1もタイマー動作させたい場合は、ブロアー1のライン側ケーブルをリレースイッチ4端子から6端子につなぎ変えます。★DIY等でこの電源ボックスのご活用をご検討いただければと思います。。Color:黒 RESTMO 大型コンセントボックス 屋外 電源 防水 ボックス。アラミック　シルキーナノバブル　ランドリーホース　洗濯機ホース。アルコールチェッカー。その他 a。MKN7138 AiSEG2 太陽光モニター　7型モニター機能付用電源。【USA製】希少 SMITH CORONA タイプライター。商品説明必読[山善] 煙の少ない 焼肉プレート XGRILL premium。■Re De Light & Sound ランタン スピーカー リデ。値下げ　日立(HITACHI) 衣類乾燥機専用 直付けスタンド ぴったりスタンド。Toshiba RC-20H 炊飯器。ウォーターサーバー　※梱包、発送たのめる便。junjun オムロン製　パワーコンディショナ　KP55M-J4。大光電機 DAIKO LED専用調光器 DP-39672GE 2個セット。トヨトミ　KS-67G　自然通気形解放式石油ストーブ。BRUNOホットプレート　テラコッタオレンジ。Switchbot カーテン2個セット　U型レール 自動開閉。⭐️2台　Panasonic SHN6210W マンション用インターホン。Panasonic CS-MB280DC2 冷暖房。【新品未使用】ブラザーbrother ベルトユニット純正　【さらに値下げ】。ミーシュー　ATT-82H 自動カップシーリングマシーン
